WH09M波紋管稱重傳感器模塊
分類：稱重儀表
詳細介紹：
參數項 | 技術指標 |
|---|---|
產品型號 | WH09M（波紋管稱重傳感器模塊） |
額定載荷 | 0.01t、1t |
精度等級 | C3級（OIML R60） |
綜合精度 | ±0.03%~±0.05%F·S（線性+滯后+重復性） |
靈敏度 | 2.0 mV/V ±0.01mV/V |
蠕變 | ±0.03%F·S/30min |
零點輸出 | ±1%F·S |
零點溫度影響 | ±0.03%F·S/10℃ |
輸出溫度影響 | ±0.03%F·S/10℃ |
工作溫度 | -20℃ ~ +80℃ |
輸入阻抗 | 385±15 Ω |
輸出阻抗 | 350±3 Ω |
絕緣電阻 | ≥5000 MΩ（DC50V） |
安全過載 | 150% F·S |
極限過載 | 200% F·S |
供橋電壓 | 10VDC（推薦9–12VDC） |
材質 | 不銹鋼（標配，防腐防銹） |
防護等級 | IP68（激光焊接全密封，防水防塵防腐） |
輸出信號 | mV/V（原生）；可選4–20mA、0–5V、0–10V（模塊一體化） |
接線方式 | 電源(+)紅、電源(-)黑、信號(+)綠、信號(-)白、屏蔽(黃) |
結構特點 | 波紋管結構、全密封、抗腐蝕、抗干擾、體積小、安裝便捷 |
適用場景 | 食品/化工/醫藥行業料斗稱重、小型平臺秤、自動化配料系統、試驗機力值測量、腐蝕性環境稱重 |

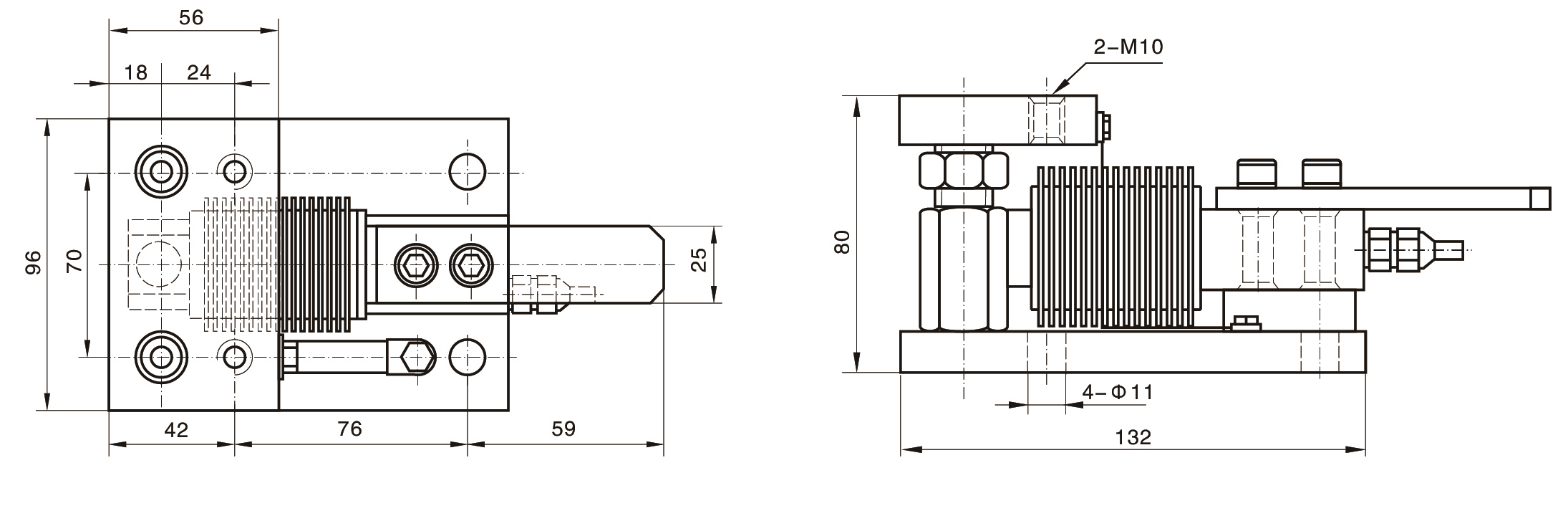

尺寸圖：
