WH04M 輪輻式稱重傳感器模塊
分類：稱重儀表
詳細介紹：
| 參數項 | 技術指標 |
|---|---|
| 產品型號 | WH04M（輪輻式稱重傳感器模塊） |
| 額定載荷 | 2t、3t、5t、10t、20t、30t、50t、100t、200t、300t |
| 綜合精度 | 0.03%–0.05% F?S（線性 + 滯后 + 重復性） |
| 靈敏度 | 2.0 mV/V ±0.01mV/V |
| 蠕變 | ±0.03%–±0.05%F·S/30min |
| 零點輸出 | ±1%F·S |
| 零點溫度影響 | ±0.03%–±0.05%F·S/10℃ |
| 輸出溫度影響 | ±0.03%–±0.05%F·S/10℃ |
| 工作溫度 | -20℃ ~ +65℃ |
| 輸入阻抗 | 385±15 Ω |
| 輸出阻抗 | 350±3 Ω |
| 絕緣電阻 | ≥5000 MΩ（DC50V） |
| 安全過載 | 150% F·S |
| 極限過載 | 200% F·S |
| 供橋電壓 | 10VDC（推薦 9–12VDC） |
| 材質 | 合金鋼（標配）/ 不銹鋼（可選） |
| 防護等級 | IP65（標配）/ IP68（可選，激光焊接密封） |
| 輸出信號 | mV/V（原生）；可選 4–20mA、0–5V、0–10mA（模塊一體化） |
| 接線方式 | 電源 (+) 紅、電源 (-) 黑、信號 (+) 綠、信號 (-) 白、屏蔽 (黃) |
| 外形特點 | 低高度、輪輻式結構、抗偏載能力強、安裝便捷 |
| 適用場景 | 料倉 / 反應釜稱重、平臺秤、汽車衡、軌道衡、油壓機、試驗機、自動化配料系統 |

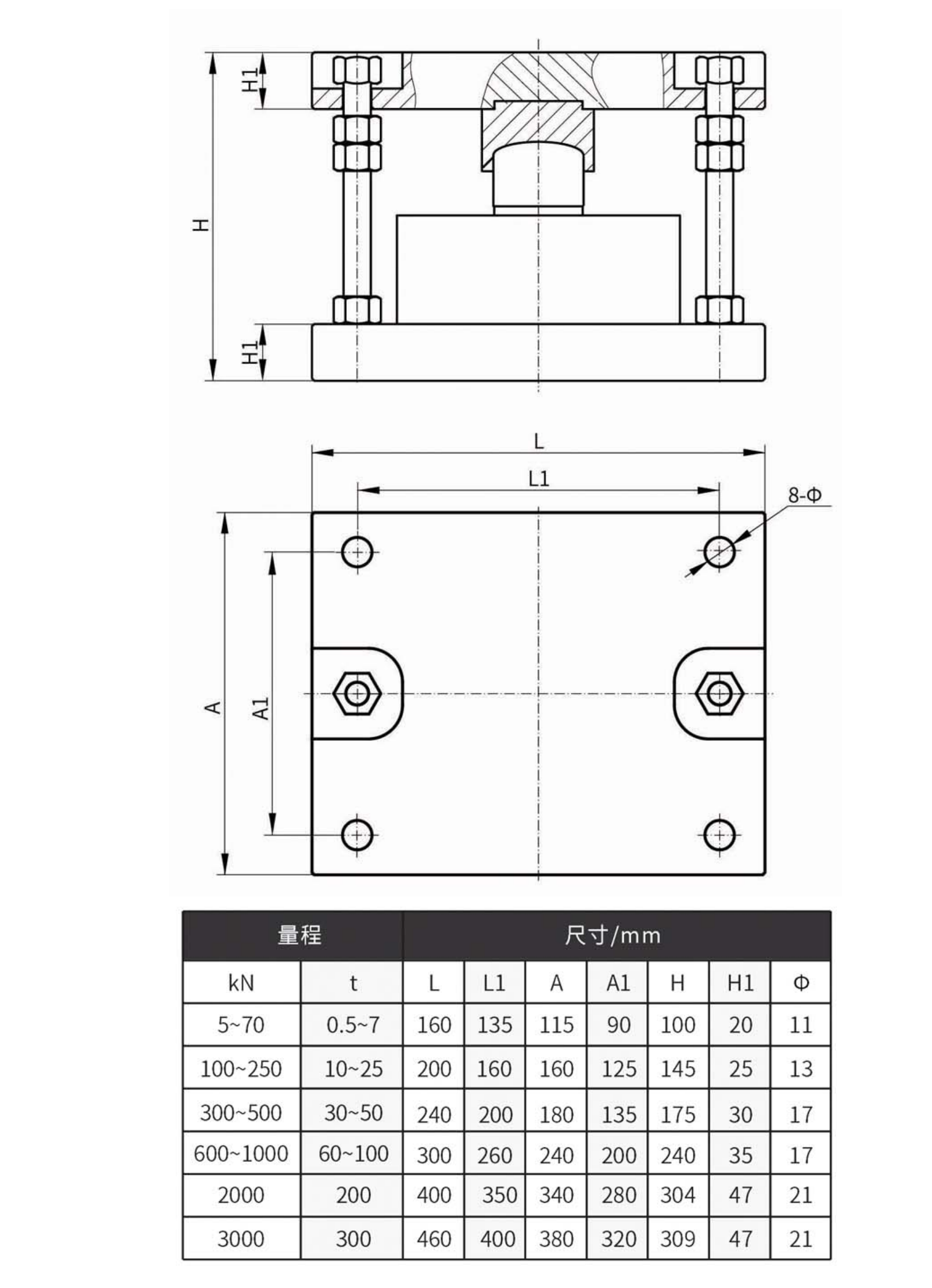

尺寸圖：
