VBS202 一體式油位溫度振動變送器
分類：振動變送器
詳細介紹：
VBS202三參數組合（油位-溫度-振動組合）探頭是我公司在冷卻塔風機安全監測系統中使用的一種非總線結構通 用組合探頭。可與各種通用二次儀表或計算機數據采集與控 制系統（DCS、PLC 等）連接使用。 這種用于風機齒輪箱安全運行監測的組合探頭集成 了 傳感、轉換和傳輸電路，用于測量內部的油溫、油位和振 動 信號，直接輸出與這些安全參數對應的4-20mA標準電流 信 號。它可以連接到各種通用的二次儀表或計算機數字采集和監測系統。 探針溫度測量使用鉑電阻傳感器和半導體集成器件；油位測量采用電容感應原理；用于振動測 量的傳感器直接獲得機械振動的加速度信號，并通過放大器、帶通濾波器、一階積分和真有效值 （ RMS）轉換器，將有效帶寬內的振動波形轉換為真有效值；最終油位、溫度和振動各產生4-20mA 輸 出。
主要技術性能和指標
1.外觀及安裝結構：三參數組合探頭，探頭為外螺紋形式，安裝在風機齒輪箱的螺紋安裝孔 內 ，探桿插入齒輪箱內，獲取齒輪箱內的潤滑油溫度、潤滑油油位、箱體振動信號，完成傳動輸 出 。螺紋規格和探針插入深度需要在訂購時聲明。
2.溫度測量特性：潤滑油溫度測量范圍：0-100℃, 綜合溫度測量誤差：±1℃
3.油位測量特性：潤滑油油位測量范圍：0-50mm（10mm為齒輪箱正常油位下的限油位置），最 大油位測量誤差：<=±1mm 環境溫度-40-65℃（極端耐溫-50-150℃)
4.振動測量特性：振動測量范圍：0-20mm/s，測量輸出與振動速度有效值（RMS）成正比， 振 動測量頻帶范圍：10-1000Hz，振動測量最大誤差：<=±1mm/s
5.信號輸出特性：有源電流型輸出：DC/4-20mA，需要無源電阻負載。最大負載電阻：<300 歐 姆
6. 電源特性：工作電壓：DC/24V±4V，最大保護電壓：DC/30V，額定電流：DC/80mA，最大 瞬 時工作電流：120mA，內置電壓極性反保護。

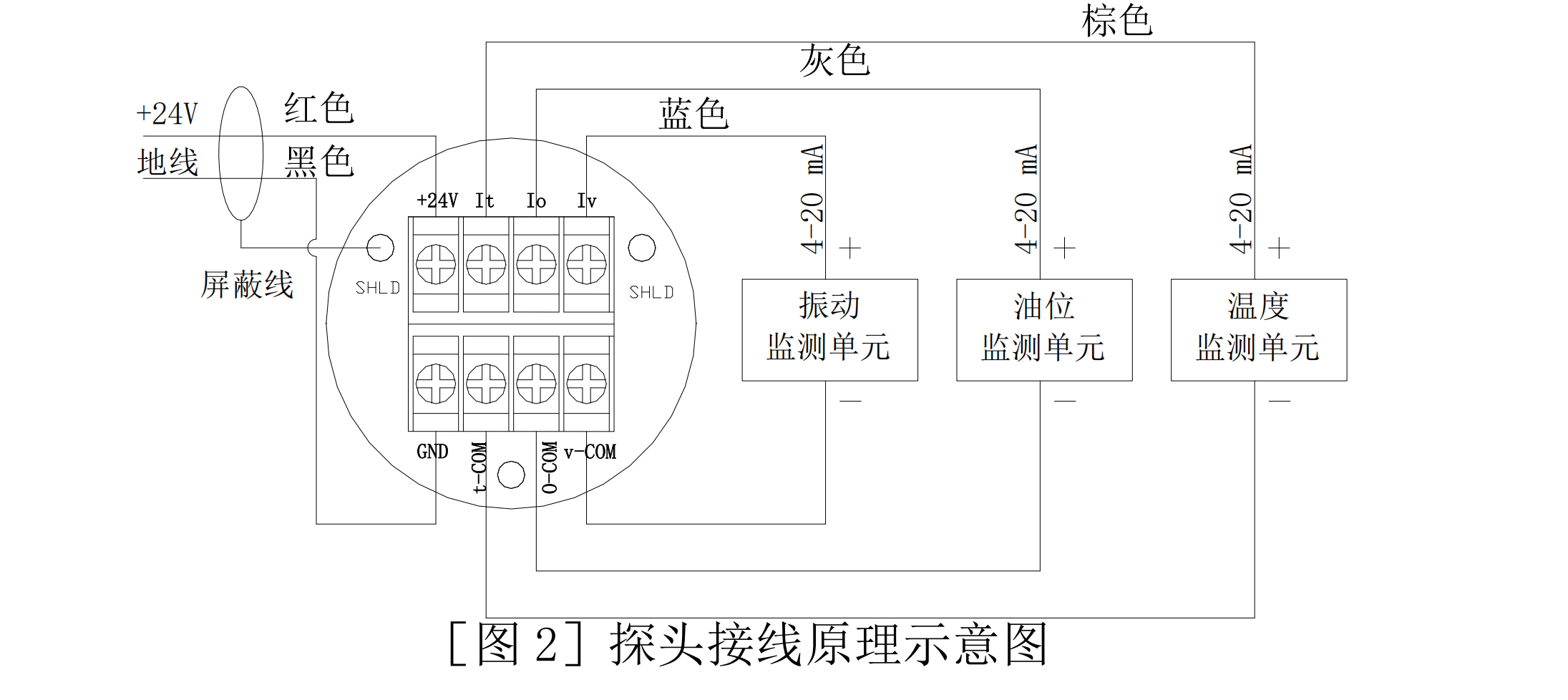

7.環境特性：環境溫度范圍：-20~80℃, 環境濕度范圍：0~100%（端口用704硅橡膠密封） 電氣連接： 兩個四位端子：+24V 電源、GND、It、t-COM、Io、o-COM、Iv、v-COM：It溫度和電流信號輸 出 ；Io油位電流信號輸出；Iv振動電流信號輸出：典型接線參見【圖2】中探頭接線原理示意圖。
通常供貨時已預先選裝好一條五芯屏蔽電纜，電纜接線顏色對應關系如下： 紅色：+24V 電源； 黑色：地線（公共端:GND,t-COM,o-COM,v-COM 內部導通）； 電纜屏蔽線：接大地； 棕色：溫度輸出； 藍色：振動輸出； 灰色：油位輸出；(具體以電纜尾部 接線說明為準)。
