3051L雙法蘭液位變送器
分類:壓力儀表
詳細介紹:
雙法蘭液位變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力,該壓力經毛細管內的灌充硅油(或其它液體)傳遞到變送器的主體,然后巾變送器主體內的室和放大線路板,將壓力或差壓轉換成420mA.Dc信號輸出 雙法蘭液位變送器與智能放大板組合,可構成智能遠傳壓力、差壓變送器
?
雙法蘭液位變送器
1 用途
雙法蘭液位變送器是一種通過安裝在管道或容器上的遠傳裝置來感受被測壓力,該壓力經毛細管內的灌充硅油(或其它液體)傳遞到變送器的主體,然后巾變送器主體內的δ室和放大線路板,將壓力或差壓轉換成4—20mA.Dc信號輸出
雙法蘭液位變送器與智能放大板組合,可構成智能遠傳壓力、差壓變送器。
為了適應不同的安裝需求,本系列變送器具有多種形式的遠傳裝置供用戶選擇,變送器的主體結構與差壓、壓力變送器相同。
2 遠傳變送器和主要用于以下場合的測量:
高溫下的粘稠介質
易結晶的介質
帶有固體顆?;驊腋∥锏某恋硇越橘|(zhì)
強腐蝕或劇毒性介質
可防止導壓管泄漏污染周圍環境現象的發生;可免去采用隔離液時,因測量信號的不穩定,需要經常補充隔離液的繁瑣工作。
連續準確測量界面和密度
遠傳裝置可避免不同瞬間介質的交混,從而使測量結果真實地反映過程變化的實際情況。
衛生清潔要求很高的場合
如食品、飲料和醫藥工業生產中,不僅要求變送器接觸介質部位符合衛生標準,并且應便于沖洗,以防止不同批量介質交叉污染。
3 產品特點
逐臺進行模擬“在線運行”考核,保證變送器在環境溫度、介質溫度和工作壓力(包括正壓或真空)下,穩定而可靠地工作。
采用“動態型面”遠傳膜片結構,超載后膜片不會受損;長期工作后精度不會發生變化。
選用全熔焊和剛性密封結構的灌充系統,防止了漏油現象的發生。
設計新穎的毛細管結合部件,使毛細管得到可靠的保護,在現場使用不易折斷。
品種、形式利尺寸多樣的遠傳裝置,以及豐富的灌充液種類,可以滿足各種不同場合的測量需要。
可提供各種特殊需要產品,包括高溫、高真空、快響應和不等長毛細管(差值≤4.5米)遠傳差壓變送器。
4 技術參數
量程范圍:0-6kpa-20mpa
精度等級:0.2級、0.5級
膜片材質:316L、鉭、蒙乃爾、哈氏合金、鍍金、四氟噴涂
顯示類型:智能LCD顯示
輸出信號:4-20mA、4-20mA+hart、1-5VDC、RS485
防爆類型:普通型、隔爆型Exd II CT6 Gb、本安型Exia II CT6 Ga
過程連接:DN25、DN32、DN40、DN50、DN65、DN80,及特殊定制

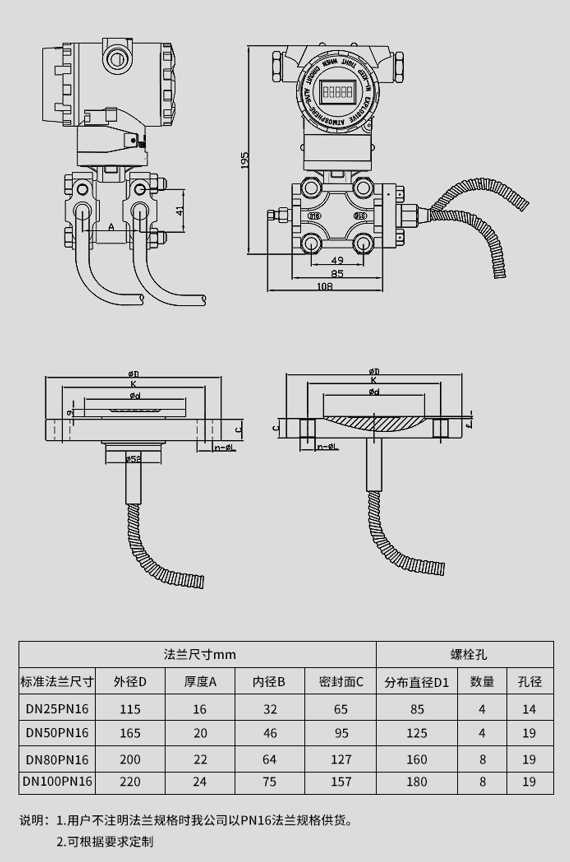

5 外形尺寸

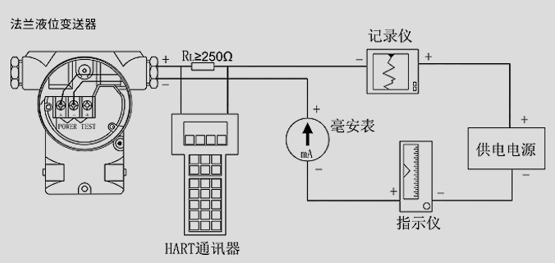

6 產品接線
